Тип 1 |
Тип 2 |
Тип 3 |
 |
 |
 |
|
Переход центральный |
Переход односторонний |
Переход со смещением |

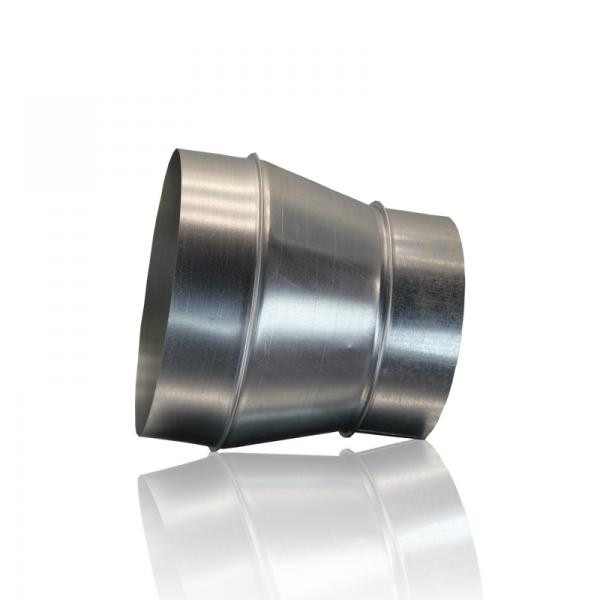

Переход - одна из самых распространенных видов круглых фасонных деталей. Переходы применяются для соединения воздуховодов разных диаметров, для уменьшения или увеличения рабочего потока воздуха.
Выпускаются переходы трех типов:
- Тип 1 -переход центральный (без смещения) - центры первого и второго выходов находятся на одной горизонтальной оси;
- Тип 2 -переход односторонний;
- Тип 3 -переход со смещением.
Типы соединения для круглых переходов:
- ниппельное;
- фланцевое;
- бандажное.
Дополнительные возможности:
- L-заказная длина;
- промежуточные диаметры;
Для заказа существуют условные обозначения:
- D-диаметр первый (мм);
- d – диаметр второй (мм);
- Е- смещение(мм).
Диапазон размеров диаметров от 100мм до 1250мм.
- переход вентиляционный из оцинкованной стали толщиной от 0,55 мм до 1,0 мм;
- переход вентиляционный из нержавеющей стали толщиной от 0,5 мм до 0,8 мм.
