Серии аппаратов
Тип: IR чиллер
Доступные версии:
- VB - базовая
- VD - с пароохладителем
- VR - с полной рекуперацией
- BR - специальная версия для охлаждения раствора этиленгликоля до -8°С
Доступные конфигурации:
- AB - базовая
- AS - с низким уровнем шумов
- AX - со сверхнизким уровнем шумов
Рабочий диапазон:
- M - для эксплуатации при умеренной температуре окружающей среды
- А - для эксплуатации при повышенной температуре окружающей среды
Характеристика аппарата VB

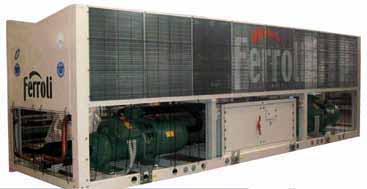

Аппараты RHV-HE представляют собой воздухоохлаждаемые чиллеры, в которых применяется экологически безвредный газ R134a с эффективностью на полной нагрузке (EER) выше 3,1 (максимальное значение 3,30) в соответствии со стандартами EUROVENT. По значению эффективности аппараты относятся к классу А. Вследствие высоких значений ESEER (европейский коэффициент сезонной экономичности при охлаждении согласно Eurovent) аппараты отличаются сравнительно невысокой стоимостью эксплуатации; аппараты класса HighTemperatures (высокотемпературного диапазона) обладают широким рабочим диапазоном и могут эксплуатироваться в тропическом климате. При разработке аппаратов особое внимание уделялось снижению уровня шумов до значений, удовлетворяющих все возрастающим нормативным требованиям к акустическому фону. Аппараты выпускаются в базовой версии, малошумной версии и в версии со сверхнизким уровнем шумов. Все аппараты изготовлены в точности по чертежам и прошли индивидуальную проверку. Поэтому при монтаже установку следует подключить только к электрической сети и сделать фреоновые соединения.
БАЗОВАЯ ВЕРСИЯ (VB) И БАЗОВАЯ КОНФИГУРАЦИЯ (АВ)
Компрессор: 2 двухвинтовых полугерметичных компрессора, способные регулировать холодопроизводительность от 12,5 до 100%, устанавливаются на резиновых вибропоглощающих опорах.
Контур хладагента: 2 независимых контура хладагента, реле максимального и минимального давления, с предохранительными клапанами с сертификатом PED, фильтром-осушителем, индикатором присутствия влаги в хладагенте, клапаном на линии нагнетания компрессора и клапаном отсечки жидкости, датчиками высокого и низкого давления
Испаритель: кожухотрубный, установлен внутри оболочки из теплоизоляционного материала, чтобы исключить конденсацию и теплообмен с наружной средой, рассчитан на применение хладагента R134a, с оребренными трубами для интенсификации теплообмена, с минимально допустимой температурой воздуха -10°C, которая достигается за счет применения подогревателя антифриза и дифференциального реле давления.
Конденсатор: теплообменник выполнен из медных трубок с алюминиевым оребрением.
Вентиляторы: осевые вентиляторы с серпообразными лопастями для ограничения шумов.
Электрический шкаф: для подачи команд и контроля, снабжен дверной блокировкой, микропроцессорным контроллером с дисплеем (4 строки по 20 символов в каждой), содержит электрооборудование и все компоненты с минимальным индексом защиты IP54.
КОНФИГУРАЦИЯ С НИЗКИМ УРОВНЕМ ШУМОВ (AS)
Наряду с характеристиками базовой версии (AB), версия с низким уровнем шумов (AS) допускает следующие конфигурации:
Вентиляторы: со сниженной скоростью вращения.
Компрессоры: размещены в звукоизолированном отсеке, изготовленном из профилей и панелей, покрытых звукопоглощающим материалом с оптимальными характеристиками.
КОНФИГУРАЦИЯ СО СВЕРХНИЗКИМ УРОВНЕМ ШУМОВ (АХ)
Наряду с характеристиками версии с низким уровнем шумов (AS), версия со сверхнизким уровнем шумов (AX) допускает следующие конфигурации:
Вентиляторы: со сниженной скоростью вращения.
Теплообменник со стороны источника: имеет большие размеры по сравнению с базовой версией, чтобы еще более повысить коэффициент теплообмена.
Основные принадлежности/опции:
Встроенные гидравлические модули с 2 насосами, поставляются в 4 разных конфигурациях:
- Насосы с 2 полюсами, стандартный напор
- Насосы с 2 полюсами, высокий напор
- Насосы с 2 полюсами, сверхвысокий напор
- Насосы с 4 полюсами, стандартный напор
Устройство управления конденсацией (стандартная комплектация для ASи AX) обеспечивает работу аппарата при температуре наружного воздуха до -10°C.
Внешний модуль со встроенными накопительным баком и насосом, комплектуется теплоизолированным баком из углеродистой стали, одним или двумя насосами и всеми гидронными компонентами.
Дистанционное управление, дублирующее функции системы управления (не более 100 м).
Стартер плавного пуска компрессора.
Конденсаторы хронометража компрессора.
Термомагнитные реле компрессора и вентилятора.
